定制外置四探针冷热台进行现场测试

果果仪器科技(上海)有限公司专精于温控技术,拥有探针冷热台、光学冷热台、原位拉伸、原位XRD/SEM冷热台、超高温热台、高低温试验箱等多款专利技术产品,及介电温谱、电卡、充放电测试、变温D33等测试系统。近期根据客户需求,果果仪器为中国科学技术大学定制外置四探针冷热台, 进行现场测试。

果果仪器科技(上海)有限公司专精于温控技术,拥有探针冷热台、光学冷热台、原位拉伸、原位XRD/SEM冷热台、超高温热台、高低温试验箱等多款专利技术产品,及介电温谱、电卡、充放电测试、变温D33等测试系统。

近期根据客户需求,果果仪器为中国科学技术大学定制外置四探针冷热台, 进行现场测试。果果仪器外置四探针冷热台是一款针对材料研究过程中变温电学测试而设计的产品,可表征材料升温和降温阶段,其电学性能随温度变化的特征。


外置四探针冷热台通过调节外部探针臂,移动内部探针位置,进行高精度的XYZ方向位移。该定制产品采用液氮致冷、电阻加热的方式,实现-190~400℃范围内精准控制,可与电学仪表(如源表、万用表等)搭配集成,进行变温原位测试。

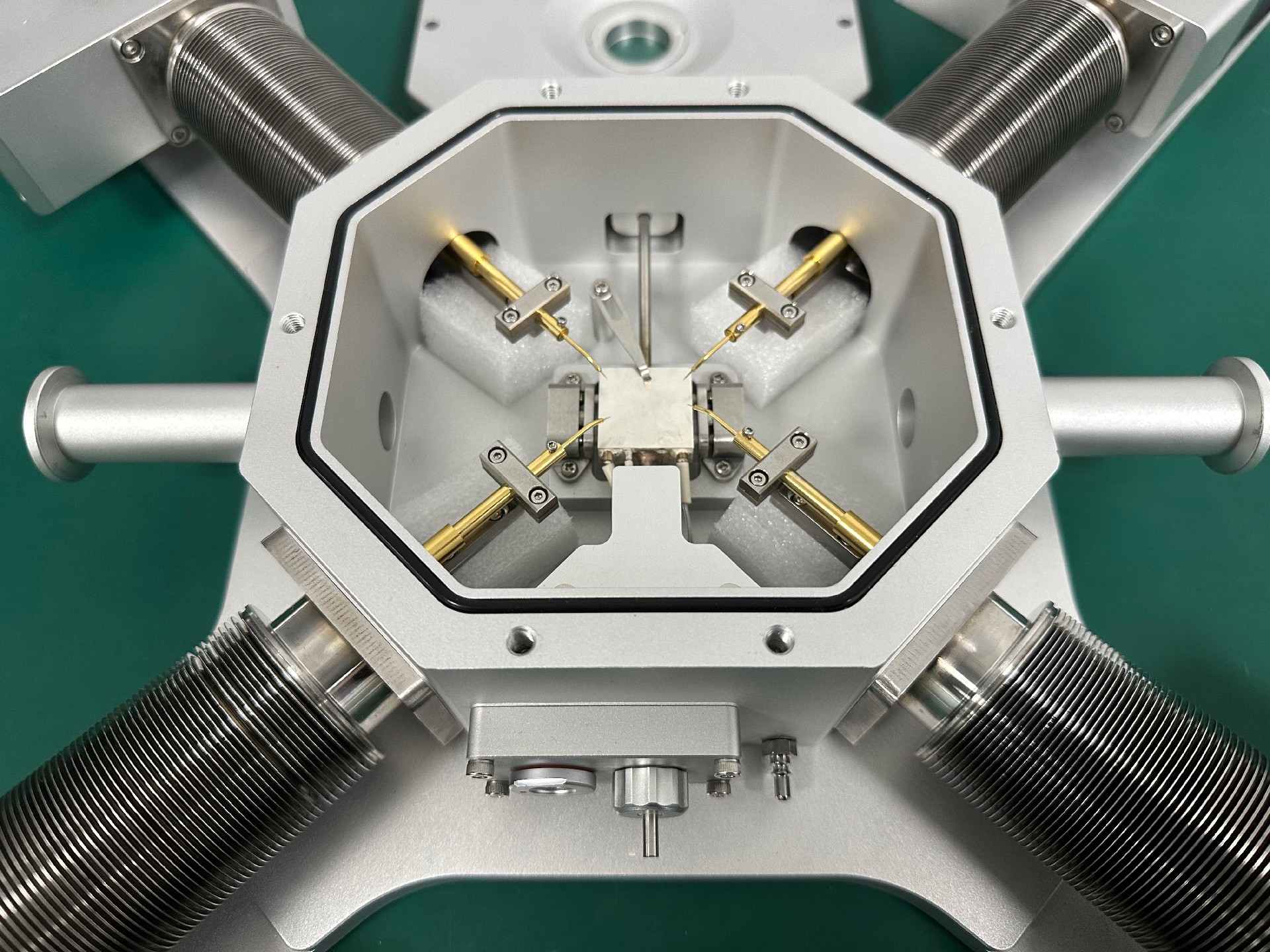

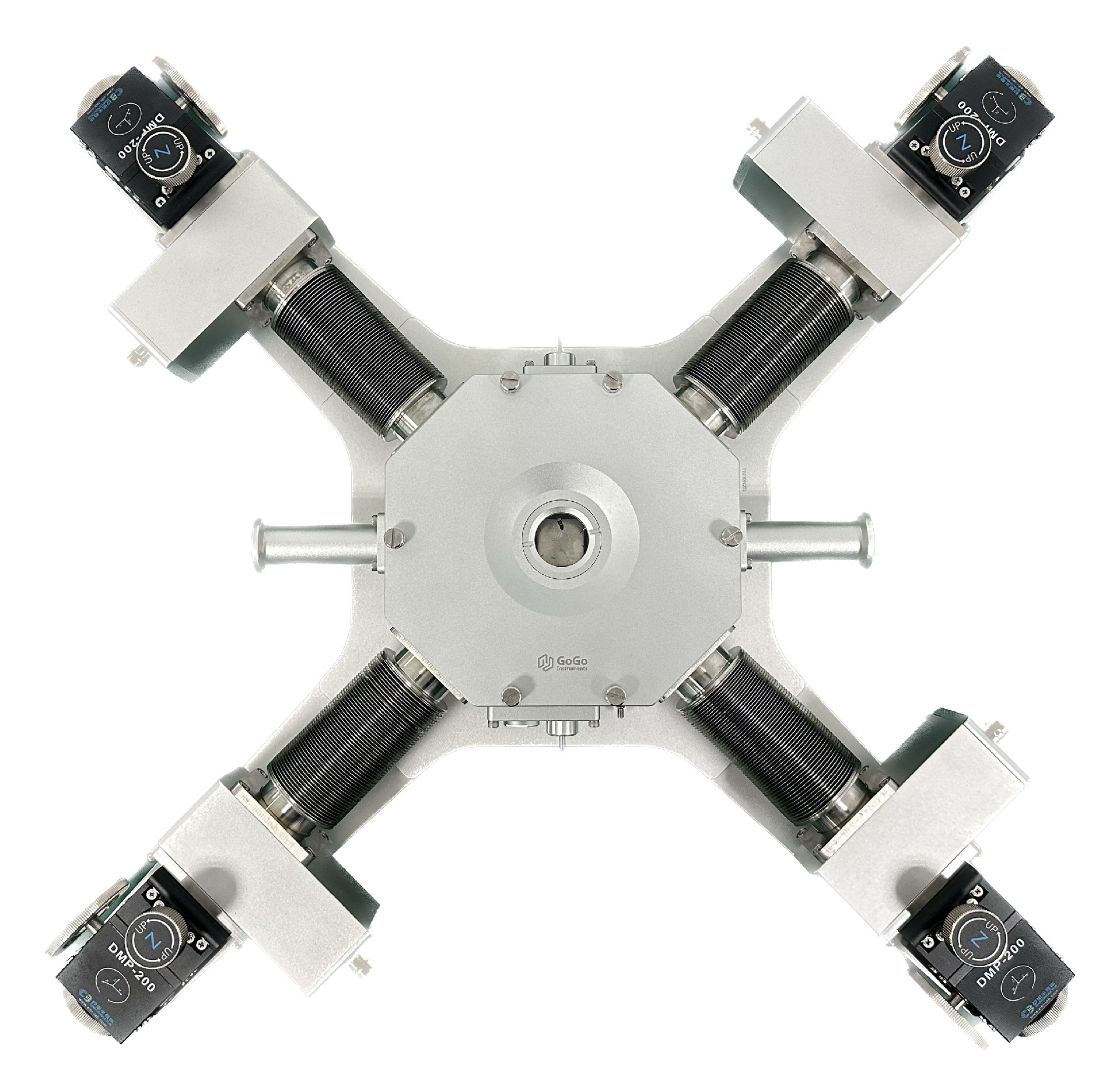

↑ 果果仪器 定制外置四探针冷热台 ↑


产品主要技术参数:

     1、冷热方式:液氮致冷,电阻加热

     2、温控范围:-190~400℃

     3、温度稳定性:±0.1℃

     4、温度分辨率:0.1℃

     5、升降温速率:0~20℃/min

     6、温控方式:PID

     7、温度传感器:PT100

     8、光路:反射光路

     9、视窗材质:石英玻璃

    10、视窗尺寸:Φ25mm

    11、物镜工作距离:15mm

    12、视窗除霜:低温下吹气除霜

    13、探针:外置调节探针*4

    14、探针接口:真空三同轴BNC

    15、样品台面电位:电悬空

    16、样品台尺寸:23*23mm

    17、样品台材质:银质

    18、腔室:真空兼气密

    19、外壳冷却:循环水

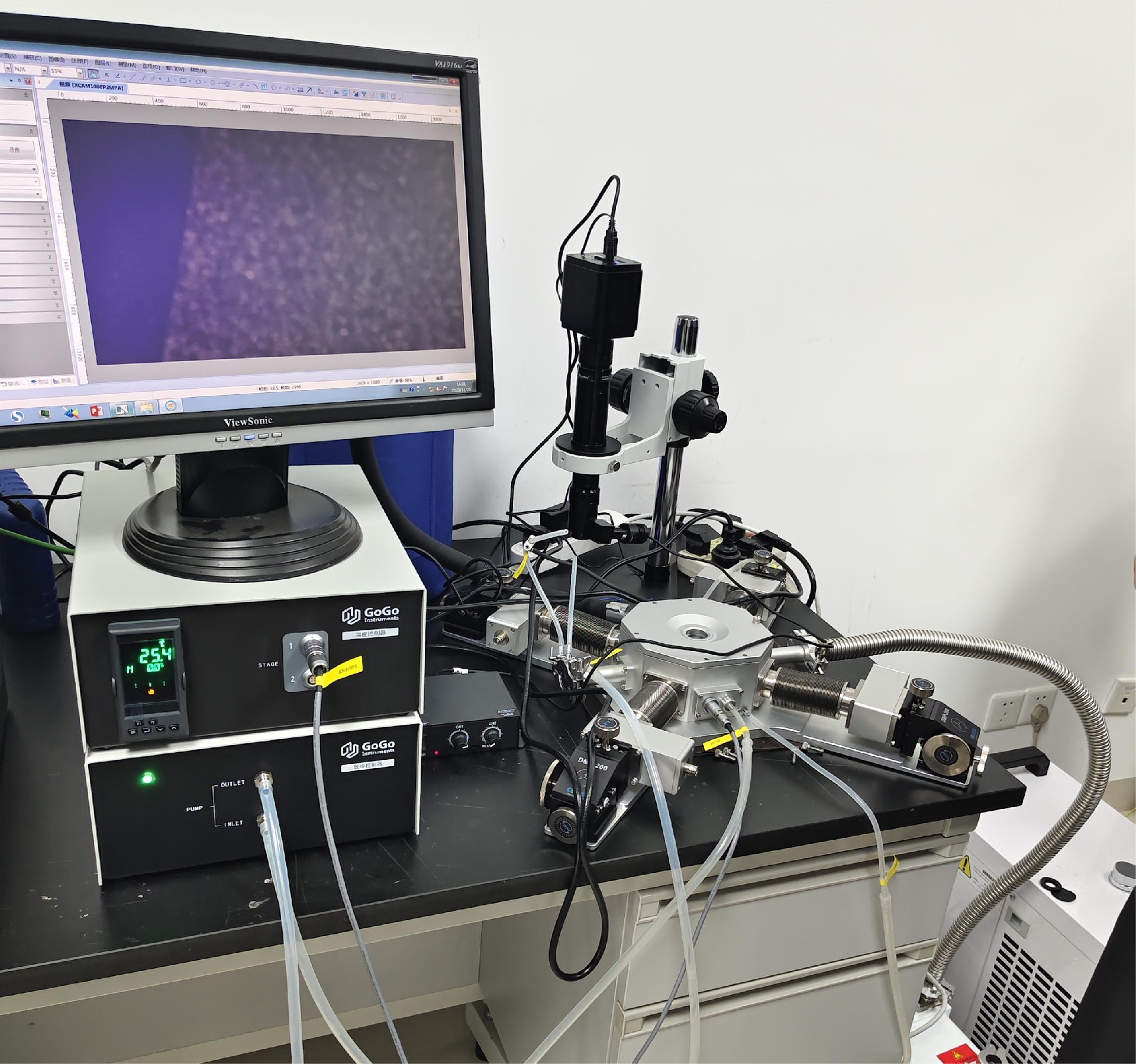

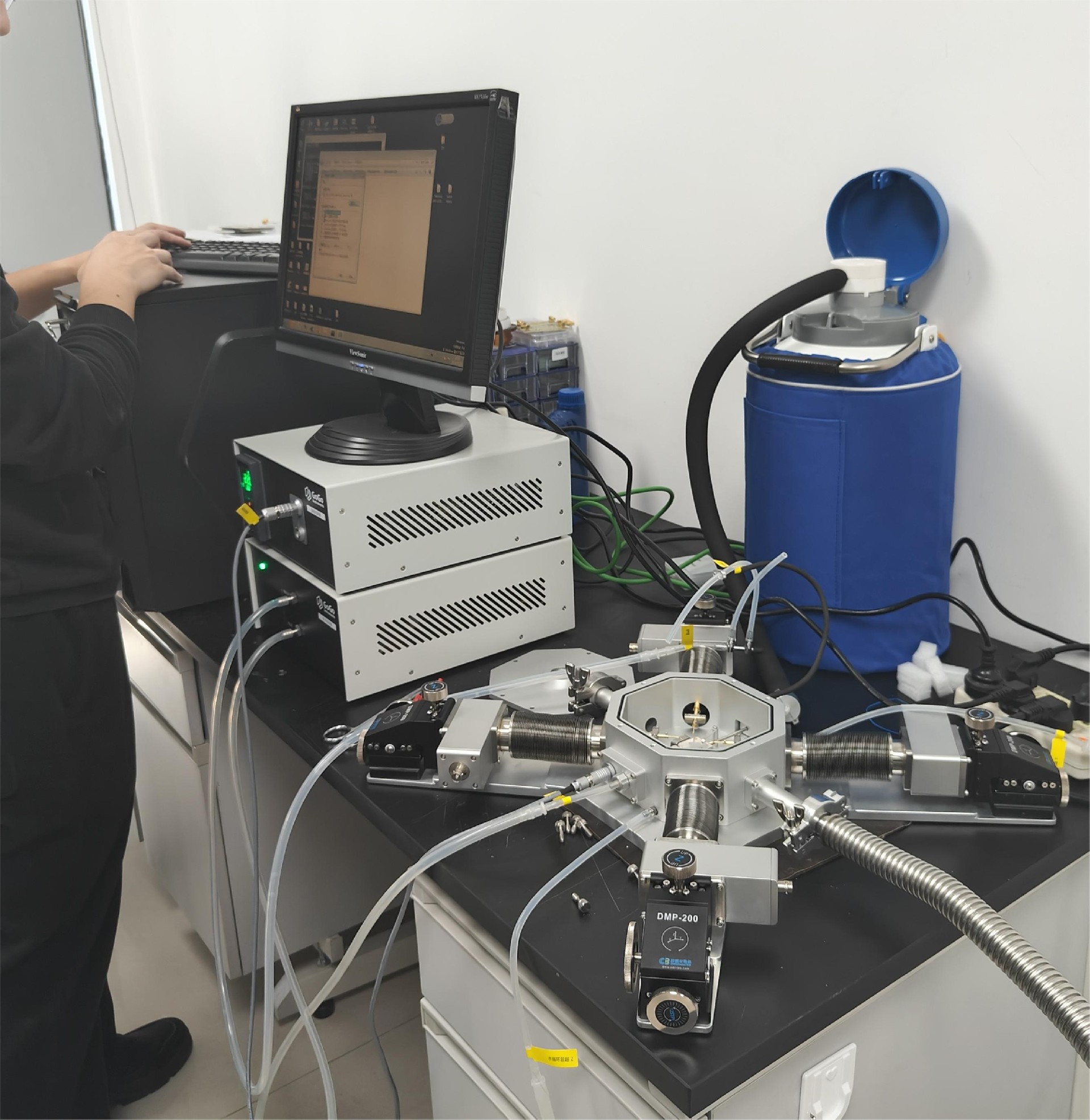

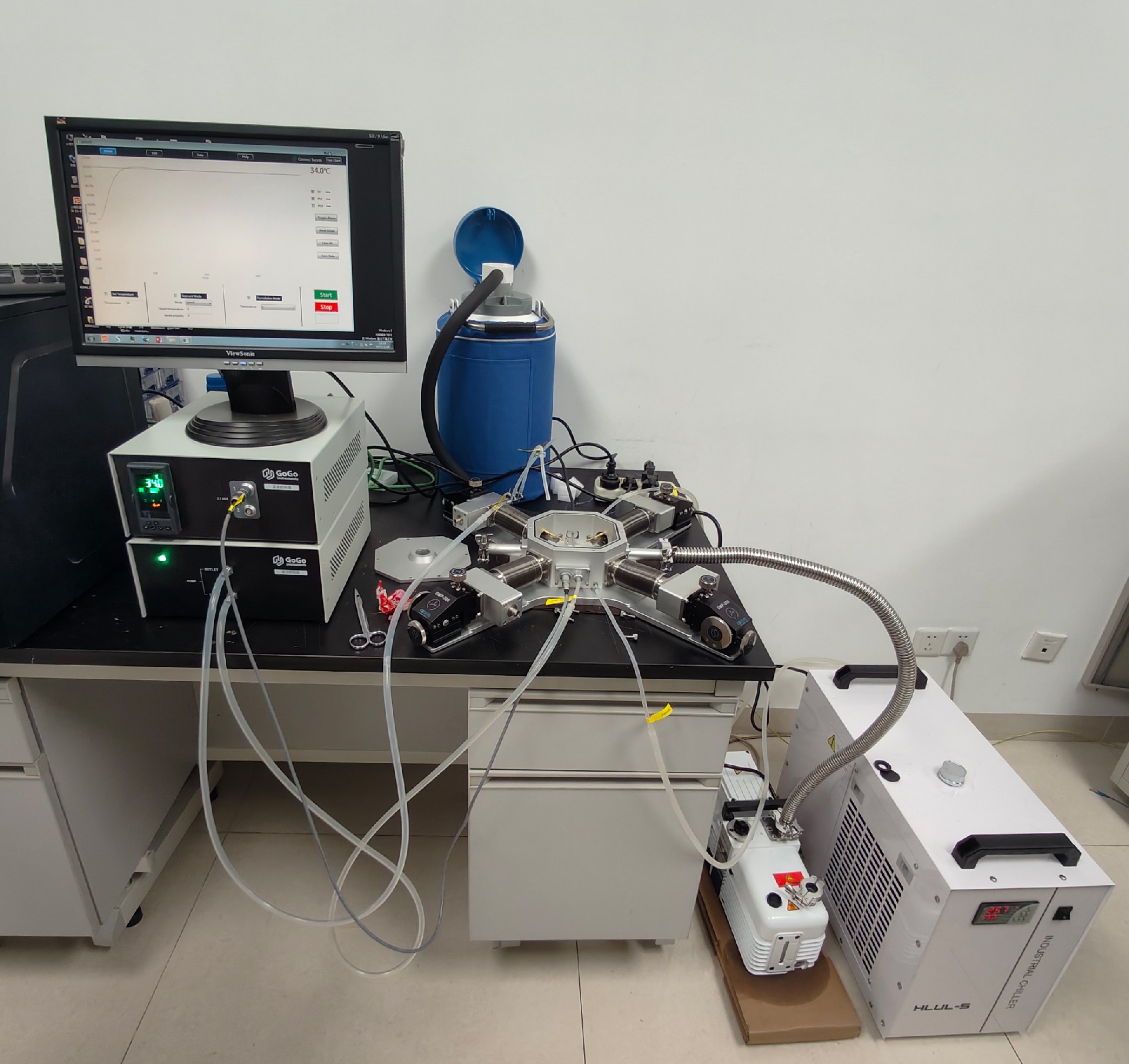

↑ 定制外置四探针冷热台在中科大进行现场测试 ↑

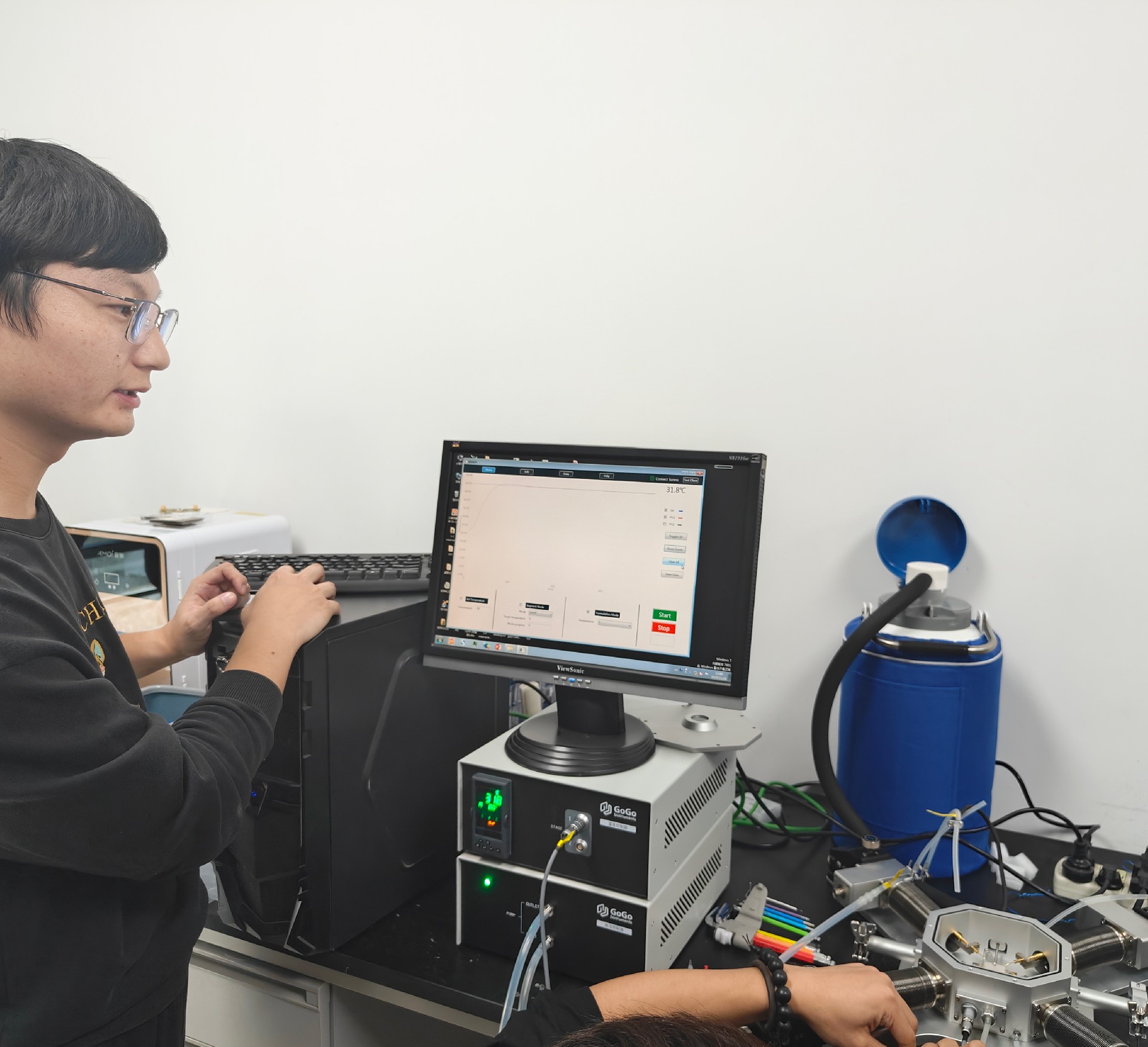

↑ 果果仪器工程师为客户进行现场调试与讲解 ↑
