系统简介

图：系统测量原理及散斑图像追踪过程示意图

         系统组成：系统测量头（含1台工业相机、镜头，带万向手柄可调节LED光源）、相机同步控制触发控制箱、系统标定板、系统可移动支撑架、动态采集分析软件、载荷加压控制通讯接口、计算机系统（用户选配）等组成。

适用范围

• 测量对象：可根据实际测量对象的大小配备不同焦距的镜头，从而获得各种尺度的测量结果。适用于从微小尺寸试件测试到橡胶等材料大变形测试；

• 测量环境：从低温到高温甚至极端超高温环境下测试；从低周疲劳实验到高频实验；

• 适用材料：从常规的金属材料到复合材料、橡胶、混凝土、塑料薄膜、生物骨骼及肌肉组织等非常规材料。



技术优势

• 系统技术先进：数字图像相关法二维、三维变形测量系统；具有自主知识产权的核心算法，技术指标达到国外先进水平。

• 系统应用范围广：可用于机械、材料、力学、建筑、土木等多个学科的科学研究与工程测量中，适用于大部分材料，实时获得被测物的坐标、位移、应变数据。

• 系统配置灵活：支持百万至千万像素、低速到高速、等多种相机接口，系统软件控制模块可支持在线同步采集。

• 实时测量：可以实时进行应变计算和结果显示，而非事后处理。

• 系统兼容性强：同时兼容单相机二维测量和多相机三维测量；

• 辅助功能强大：具备圆形标志点动态变形、刚体物体运动轨迹姿态测量功能。

• 扩展接口丰富：具备万能试验机接口，可实时采集试验机的力、位移等信号；具备杯突实验机接口，可以测量材料的FLC曲线；具备体式显微镜���口，可以实现几个毫米甚至更微小物体的三维全场变形应变检测；支持多相机组同步测量，可以同步测量多个区域的变形应变；系统具备多路A/D输入、多路D/A输出、多路开关量输入和输出，并可灵活进行扩展。

• 产品性能稳定：国内外几十家使用验证，性能稳定，包括国内多家军工用户（中国飞机强度所、复合材料43研究所等），国内大学（华东理工大学、哈尔滨工业大学、南京航空航天大学等）。

• 技术支持：自主研发，定制开发灵活；强大的顶尖级研发技术团队为您提供全面的解决方案和技术指导，时刻是您科研开发的坚实技术后盾。

• ---

  引伸计功能指标




WT系列非接触式视频引伸计是实验力学领域中一种重要的测试方法，以非接触式的方式提升研究手段，提高研究能力。亦可为研究人员提供可视化的测试分析工具，使复杂问题简单化、抽象问题直观化、隐蔽问题可视化。其优势特点、功能和指标如下介绍：

视频引伸计优势特点

•        非接触式光学测量：一键测量不中断，试件断裂亦不会损坏测量装置；

•       高精度：基于图像相关法技术，亚像素匹配，精度可达亚像素级；

•       多点对同时测量：轴向，横向应变同时测量，甚至更多点对；

•       自定义标距：固定，自定义多种标距便捷设置；

•       实时计算：超过100帧的实时计算速率；可高至1000帧；

•       多重标定：测量视野全场畸变矫正，同时应用比例尺，更为精准；

•       多种测量值：位移、应变、泊松比、弹性模量等；

•       多种连机接口：ADDA，串口，支持多品牌试验机、温度单元的联机测量；

•       多种场景：大变形、微小变形，常温，高低温等；

•       多种材料：多种尺寸多种规格；

•       二次计算：保存试验数据，可便捷的修改标距进行重新计算。

•       全场应变：DIC全场应变。


•       3D引伸计（可选）：支持3D引伸计（双相机），提高存在不可忽略离面位移情况下的测量精度。

•


视频引伸计主要功能

      支持实时位移、应变的计算测量；

      支持弹性模量，泊松比计算测量；

      支持实时多种曲线绘制显示；

      支持横纵双向应变同步测量；

      支持试样辅助对齐功能；

      支持自动比例尺校正；

      支持固定、自定义和自由标距设定；

      支持实时存图，二次计算功能；

      支持数据导出、报告功能；

      支持模拟量/数字量输入输出；

      支持ADDA，COM联机力学试验机功能。

      支持温度单元启停和数据获取；

      支持DIC全场应变测量；

      *配套力学试验机和温度单元可实现拉伸、压缩、弯曲等各项常规和高低温测量；

视频引伸计技术指标

       应变精度：0.002%

      应变范围：0.002%-2000%

      测量分辨率：±1um/±0.5um

      测量视野：100mm/50mm

      标距范围：10-100mm/5-50mm

      数据采集速率：0-100Hz（可裁减分辨率提高帧率至500）

      精度满足ISO9513标准0.5级，ASTM E83标准B-2级

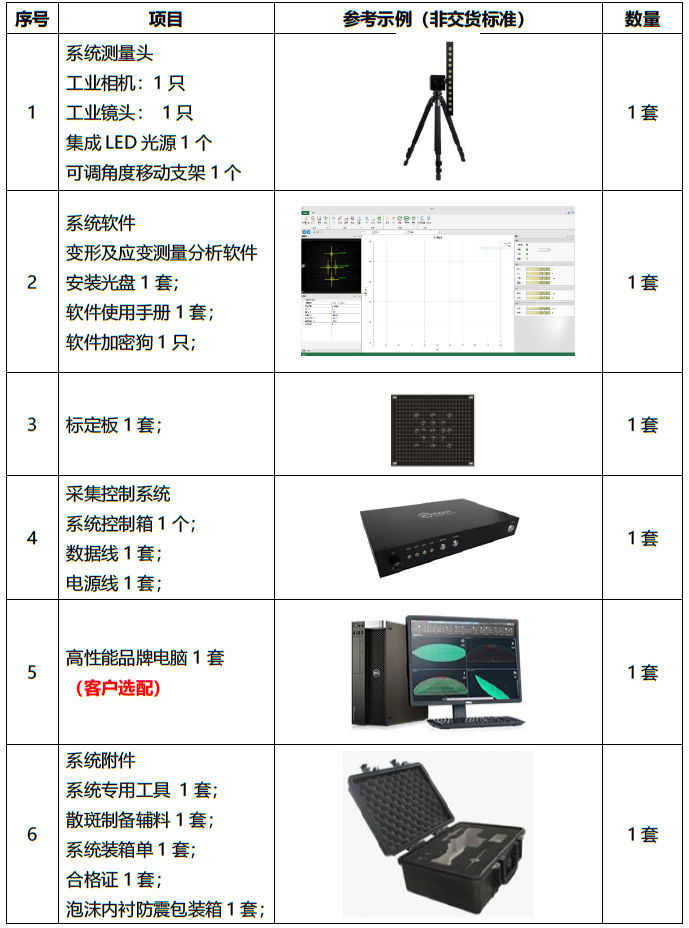

系统详细配置
